多工位級進模的設計步驟

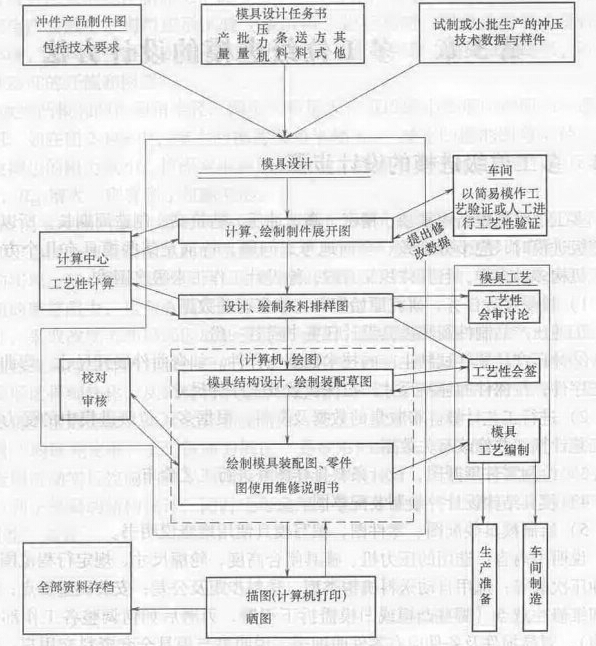

　　多工位級進模的設計步驟圖如下：

　　1) 接受設計任務，研究原始資料，收集有關數據。

　?、?壓產品制件圖和模具設計任務書需各一份。

　　② 沖壓產品制件試制生產的技術數據與樣件。如彎曲件展開尺寸，彎曲過程的各工序件;拉深件的坯料尺寸，拉深次數及工序件尺寸。

　　2)進行工藝計算。將收集的數據及資料，根據多工位級進模中的受力狀態進行工藝計算，并修改有關數據。

　　3)繪制零件展開圖，設計條料排樣圖并進行工藝會審。

　　4)模具結構設計并繪制裝配草圖。

　　5)繪制模具裝配圖、零件圖，編寫模具使用維修說明書。

　　說明書內容：選用的壓力機、模具閉合高度、輪廓尺寸、規定行程范圍及每分鐘沖壓次數等;選用自動送料機構類型，送料步距及公差;安裝調整要點：模具刃磨和維修注意點(哪些凸模或凹模需拆下刃磨，刃磨后如何調整各工作部分高度差值)。對易損件及備件應有零件明細表。說明書與模具全套資料交用戶。設計步驟可用簡圖說明，如圖：
